模拟信号链芯片

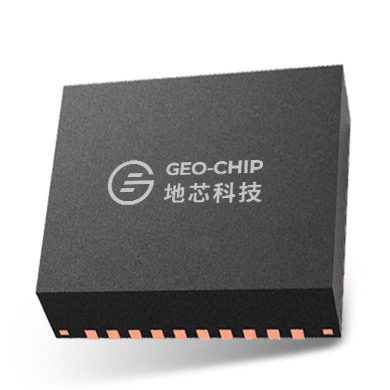

GAD7699

GAD2245是14位10MSPS、低功耗3V单电源供电的模数转换器，用于数字化高频、宽动态范围信号。GAD2245非常适合高要求的成像和通信应用，其交流性能包括对超过奈奎斯特频率的信号仍具有74dB的信噪比(SNR)和90dB的无杂散动态范围（SFDR）。

直流性能包括±1.5LSB INL（典型值）、±0.5LSB DNL（典型值）和全温度范围无失码。转换噪声低至1LSBRMS。

单电源3V供电支持低功耗运行。独立输出电源支持输出驱动0.5V至3.6V逻辑。

单端的CLK输入管脚来控制转换器操作。一个可选的时钟占空比稳定器使得GAD2245在全速度范围内，较宽的时钟占空比范围内都能高性能运行。

联系我们

GAD2245 原理框图

GAD2245产品原理框图

提升产品智能能力

功能特点

14 位 10Msps、单通道低功耗 A/D 转换器
为高频、宽动态范围信号进行数字化处理而设计
灵活的输入：1Vp-p至2Vp-p范围
270MHz 全功率带宽采样及保持
无杂散动态范围SFDR：90dB
信噪比SNR：74dB SNR
3V (2.85~3.4V) 单电源
集成时钟占空比稳定器

产品优势

性能可与国外标杆产品媲美，引脚兼容海外主流产品，可实现无缝替代

独有ESD保护电路设计，实测ESD(HBM) > 7000V

低功耗

产品参数

产品类型	Pipeline ADC	Input Type	差分
Resolution(bit)	14	INL (LSB)	±1
Sample Rate (sps)	10M	DNL (LSB)	±0.5
Channel	1	SNR(dB)	74
Power (typ.) (mW)	58	SFDR(dB)	90
Vcc (V)	3	Data Output Interface	CMOS
Package	QFN32
Power (typ.) (mW)	58	SFDR(dB)	90
Vcc (V)	3	Data Output Interface	CMOS
Package	QFN32
Power (typ.) (mW)	58	SFDR(dB)	90
Vcc (V)	3	Data Output Interface	CMOS
Package	QFN32

文档下载样品申请

竞品对比

对比项	L*C 2245	GAD 2245	优势
位数	14bit	14bit
SNR	74.4dB	73.6dB
SFDR	90dB	90dB
功耗	60mW	57mW	低功耗表现优于竞品，有利于降低整体系统功耗。特别是对功耗有要求的手持设备，有助于延长续航时间。
INL	±1LSB	±1LSB
DNL	±0.5LSB	±0.5LSB
