GC1101：2.4GHz全集成射频前端芯片｜替代RFX2401C - [地芯科技] - 杭州地芯科技—专业模拟射频芯片设计和提供者

射频前端芯片

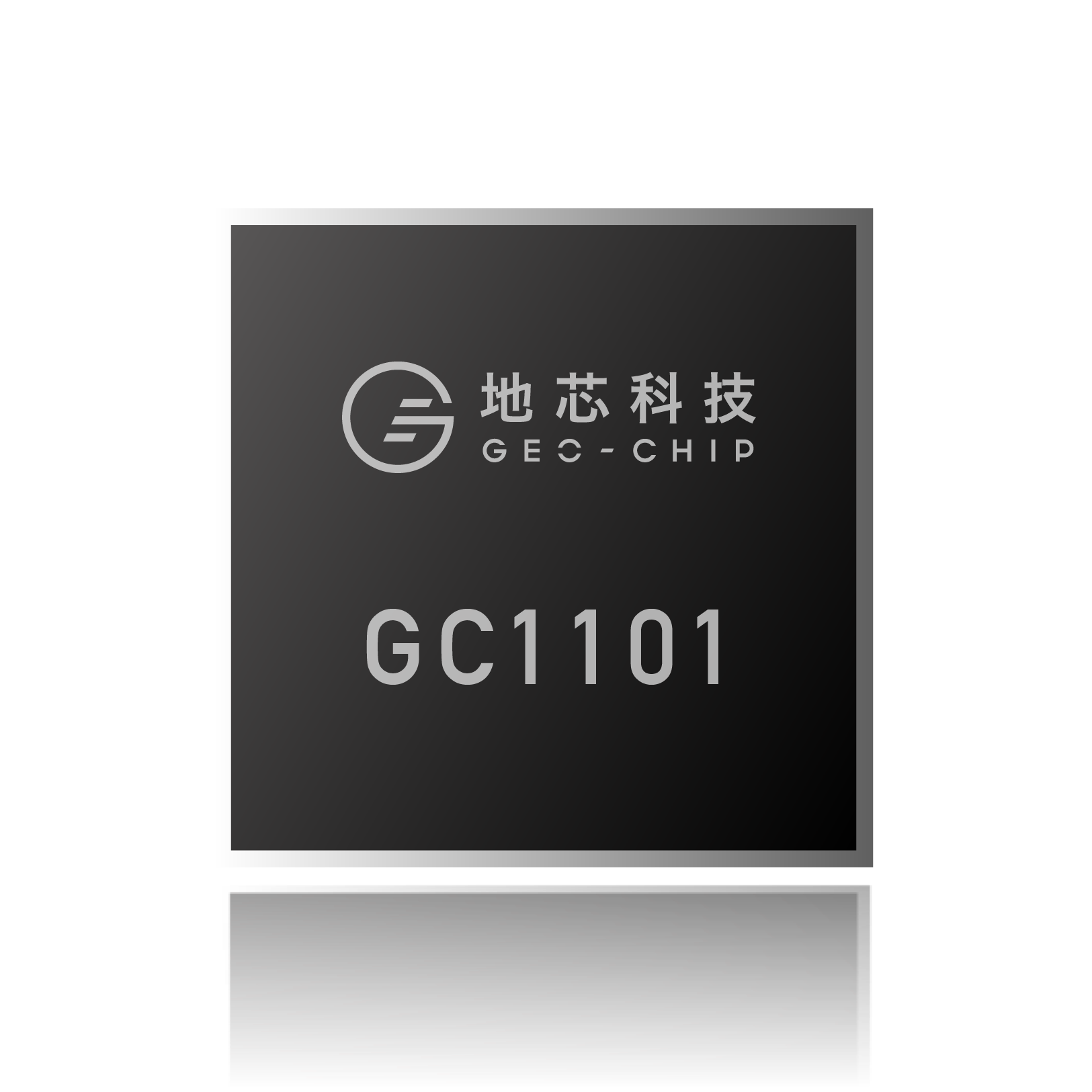

GC1101

GC1101是一款面向IEEE 802.15.4/Zigbee，蓝牙无线传感网络以及其他2.4 GHz ISM频段无线系统的全集成射频功能的射频前端单芯片。GC1101是采用CMOS工艺实现的单芯片器件，其内部集成了射频功率放大器（PA），低噪声放大器（LNA）以及芯片收发开关控制电路。

联系我们文档下载

GC1101 原理图

98653174

功能特性

CMOS单芯片全集成
Pout > 22dBm @3.3V；
Tx Gain =25dB
Tx Iout =97mA (Pout=20dBm)
Rx NF < 3dB
所有端口有ESD保护电路

产品优势

多场景适用，面向IEEE 802.15.4/Zigbee，蓝牙以及其他2.4 GHz ISM频段应用

超低功耗，睡眠电流低至0.5uA

独有ESD保护电路设计，ESD (HBM) > 8000V

产品参数

RF Frequency	2400~2525	Bypass IL	-
Form	TRFEM	Rx Gain	15
Vcc Typ	3.3	Rx NF	2.9
Vcc Range	1.8~3.6	Package	QFN-16 (3 x 3 x 0.75)
Vbat Range	-
Tx Psat	22.5 @3.3V
Tx Gain	25

文档下载样品申请

应用方案

智能家居网关

智能家居网关通常支持蓝牙、Zigbee和Wi-Fi多种无线通信模式，实现智能设备间的连接与通信，是智能家居系统的核心，为用户提供智能化的家居体验。它需要支持多种设备的稳定连接和信息交互，对无线信号的收发具有极高的要求。

蓝牙遥控玩具

蓝牙遥控玩具是一种结合了蓝牙技术的智能玩具，它可以通过蓝牙技术与智能手机或其他设备进行连接，实现远程控制和互动。用户可以通过手机APP或遥控器对其进行多种操作，如行走、跳舞、说话等。蓝牙遥控玩具需要在多点之间支持稳定、可靠的蓝牙无线通信信号收发。
