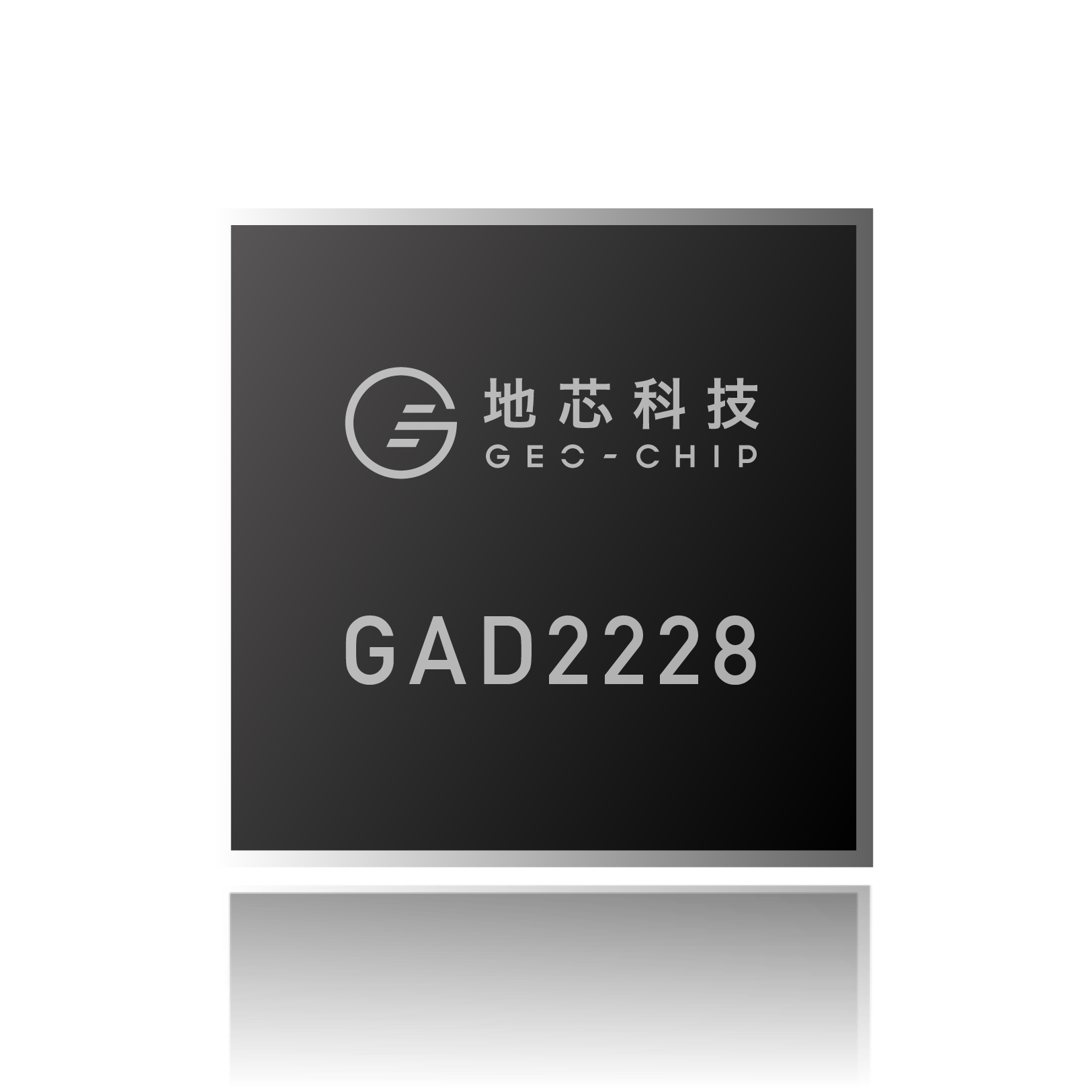

GAD2228

GAD2228是12位65MSPS、低功耗3V 模数转换器，用于数字化高频、宽动态范围信号。GAD2228非常适合要求高的成像和通信应用，其交流性能包括73.5dB的信噪比(SNR)和89dB的奈奎斯特频率信号的SFDR。

联系我们文档下载

GAD2228 原理图

02658319

功能特性

12 位 65Msps、单通道、低功耗A/D 转换器
为高频、宽动态范围信号进行数字化处理而设计
3V (2.7V~3.4V) 单电源
低功耗：240mW
灵活的输入：1Vp-p至2Vp-p范围
575MHz 全功率带宽采样及保持
集成时钟占空比稳定器
支持停机和打盹模式

产品优势

性能可与国外标杆产品媲美，可实现无缝替代

独有ESD保护电路设计，实测ESD(HBM)>7000V (标称4000V)

产品参数

产品类型：	Pipeline ADC	Input Type：	差分
Resolution(bit)：	12	INL (LSB)：	±1.5
Sample Rate (sps)：	65M	DNL (LSB)：	±0.5
Channel：	1	SNR(dB)：	73.5
Power (typ.) (mW)：	240	SFDR(dB)：	89
Vcc (V)：	3	Data Output Interface：	CMOS
Package：	QFN32

文档下载样品申请

应用方案

光纤陀螺仪

光纤陀螺仪利用光纤传感器测量物体角速度，通过检测光在光纤中传播时的相位变化来实现。目前，光纤陀螺仪在导航、航空航天等领域已得到广泛应用。未来趋势是进一步提高精度、减小尺寸、降低成本，并发展多轴和集成化的光纤陀螺仪系统。

01

/

01

相关产品

GAD2248是65MSPS 14位、低功耗3V模数转换器，用于数字化高频、宽动态范围信号。

GAD2249是14位80Msps低功耗3V模数转换器，用于数字化高频、宽动态范围信号。

GAD2254是14位105Msps低功耗3V模数转换器，用于数字化高频、宽动态范围信号。

GAD2255是14位125Msps低功耗3V模数转换器，用于数字化高频、宽动态范围信号。
